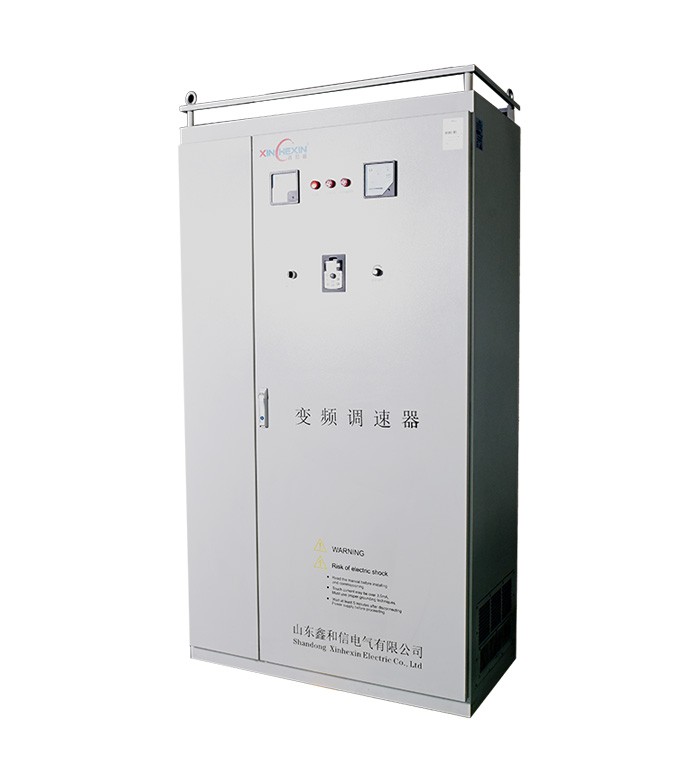

矢量通用型變頻器采用DSP控制系統,完成優化的無速度傳感器矢量控制、V/F控制和轉矩控制,功能更優化,應用更靈活,性能更穩定??蓮V泛應用于塑料吹膜機、風機、泵類負載及對速度控制、轉矩響應速度、低頻輸出特征有較高要求的應用場合。
技術特點
三種控制方式:無PG矢量控制(SVc)、VIF控制、轉矩控制;啟動轉矩:無PG矢量控制(SvC):05Hz/150%額定轉矩;
0.75~18.5kW各規格內置制動單元,如需快速停車,可直接連接制動電阻;16段簡易PLC、多段速控制及PID控制;
支持多種頻率設定方式:數字設定、模擬量設定、PID設定、通訊設定等;支持啟動、停機直流制動;
輸入、輸出端子均自由編程,用戶可根據需要組合出多種工作模式;具備跳躍頻率控制功能,避免機械共振,使系統更加穩定;具備瞬時掉電不停機功能;
具備休眠喚醒延時設置功能;具備過轉矩檢測功能;
多種上限頻率設定源選擇;
具備轉速追蹤再啟動功能:實現對旋轉中的電機的無沖擊平滑啟動;
正反轉點動功能:用戶可自由定義多功能快捷鍵,通過設定此參數可以快速瀏覽修改后與出廠缺省值不同的相關功能代碼;
具各自動電壓調整功能:當電網電壓變化時,自動保持輸出電壓恒定;具備振蕩抑制功能,有效解決大功率電機低頻振蕩問題;
具備多種故障保護功能:過流、過壓、欠壓、過溫、缺相、過載等保護功能。
應用場合
矢量通用型變頻調速器適用于三相異步電動機的變頻調速,廣泛應用于塑料、印染、機械等領域的交流異步電動機、永磁同步電動機的調速及其系統改造和更新。
技術指標
項目 | 技術指標 | 說明 |
輸入 | 輸入電壓范圍 | 三相380V±15% |
輸入頻率范圍 | 47-63Hz | |
效率 | 97% | |
輸出 | 輸出電壓范圍 | 0-額定電壓 |
控制特性 | 輸出頻率范圍 | 0-400Hz |
控制方式 | 無PG矢量控制(Svc)、VIF控制、轉矩控制 | |
運行指令方式 | 面板控制;端子控制;串行通訊 | |
頻率給定方式 | 數字給定、模擬給定、脈沖頻率給定、串行通訊給定、多段速給定及簡易PLC給定、PID給定等,可以實現給定方式的組合和方式切換 | |
啟動轉矩 | 0.5Hz/150%(SVc);1Hz/150%(V/F) | |
調速范圍 | 1:100 (svc) | |
速度控制 | ±0.5% 蕞高速度(SVC) | |
載波頻率 | 1.0~15.0KHz | |
頻率分辨率 | 數寧設定:0.01Hz模擬設定:蕞高頻率×0.1% | |
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1%-10.0% | |
加減速方式 | 直線或S曲線,四種加減速時間 | |
直流制動 | 起動時直流制動和停機時直流制動 | |
點動運行 | 點動運行頻率:OHz~蕞大頻率,點動加減速時間0.1~3600.0s | |
簡易PLC及多段速運行 | 通過內置PLC或控制端子實現蕞多16段速運行 | |
內置過程PID | 可方便實現過程量(如壓力、溫度、流量等)的閉環控制系統 | |
自動電壓調整 | 當電網電壓變化時,能自動保持輸出電壓恒定 |
